システム構築・運用ガイド詳細

現場の事故を防ぐためのシステム構築事例(11)

クレーンの越境による事故を防ぐレーザーバリアシステム

本システムの概要

線路や変電所での工事、付近に高圧電線がある工事現場などでクレーンを使用する場合、注意を要するのがクレーンの越境による事故。越境監視に絶大な効果を発揮するのが、レーザーバリアシステムです。
レーザーバリアシステムとは、レーザー光を面状にスキャニングすることでバリアをつくり、バリアに侵入する物体を検知してオペレータに警報通知を行うシステムです。建物とクレーンの衝突防止、クレーン同士の衝突防止、クレーンと高圧電線との接触防止のほか、高さ制限のある現場など、様々なシーンでの事故防止に活躍します。

本システムの概要

本システムの使い方

本システムの使い方

  • 「タイム・オブ・フライト」により190°のスキャン角度、半径最大80mの周囲の輪郭を2次元的に測定
  • 任意の形状の監視フィールドを最大10個設定し、監視フィールドへの進入を検知
  • 専用ソフトで任意の警報エリア設定が可能
  • 部分的に対象エリア外の設定も可能
  • 霧補正機能、マルチ・パルス・テクノロジーにより、各段に優れた屋外使用での信頼性を実現
  • バリア面に接触したら、サイレン・回転灯(パトライト)、無線警報機などでの通報が可能
本システムを構成する無線機器など
レーザースキャナーシステム(LiDAR)

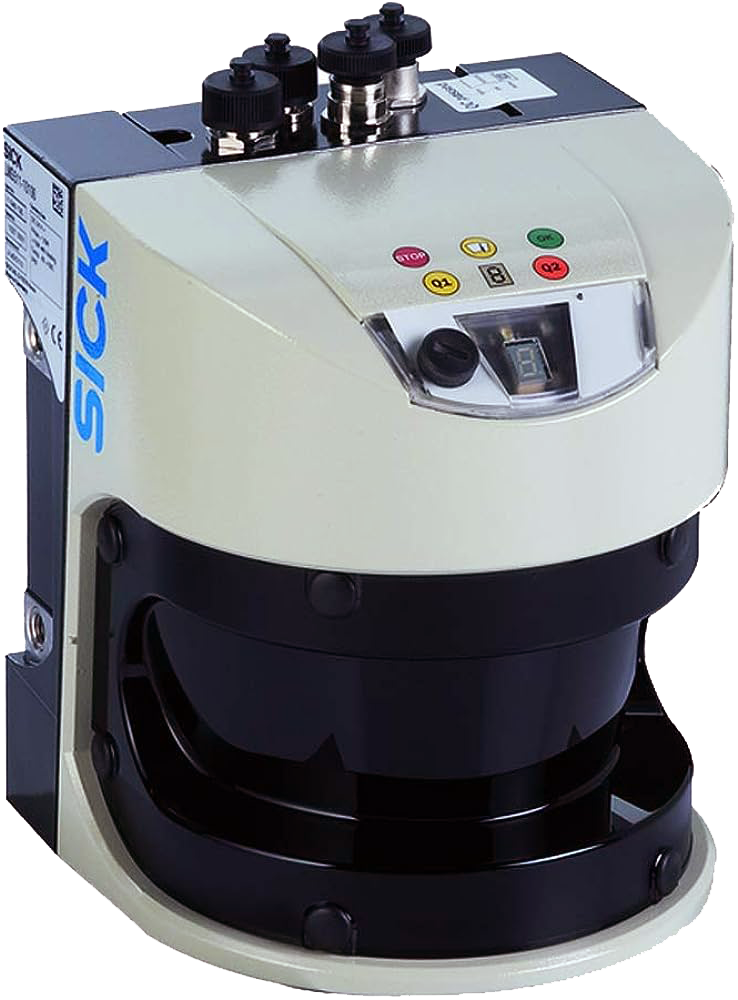

レーザーバリアシステム LMS511
レーザーバリアシステム LMS511

マルチエコーテクノロジーによって粉塵やガラス越しの測定も可能にした高機能レーザースキャナです。190度の角度範囲と黒色無光沢の対象で26m・または40mの長距離を測定できます。 ...

>> レーザーバリアシステム LMS511の詳細はこちら
